|
關(guān)于12.9級(jí)高強(qiáng)度螺絲電鍍的工藝
經(jīng)常會(huì)有一些客戶要用到電鍍的12.9級(jí)高強(qiáng)度螺絲，如鍍鎳、鍍鋅等，然后電鍍后發(fā)現(xiàn)螺絲容易產(chǎn)生斷裂的情況，這是因?yàn)楦邚?qiáng)度合金鋼螺絲在電鍍時(shí)會(huì)產(chǎn)生“氫脆”的情況，針對(duì)這種情況，蘇州易扣公司有著豐富的經(jīng)驗(yàn)和各種解決方案。讓我們先來(lái)了解一下12.9級(jí)螺絲的電鍍工藝。
螺絲的一般電鍍工藝過(guò)程：
除油——去黑色氧化皮膜（酸洗）——電鍍——除氫
螺絲電鍍一般是利用電解在螺絲表面形成的均勻致密，結(jié)合良好的金屬層的過(guò)程。螺絲在電鍍之前還要經(jīng)過(guò)鍍前處理，也就是除油和去除黑色氧化皮膜。除油就是利用皂化和乳化作用在堿性溶液中清除表面油污，如清除得不好，會(huì)影響電鍍。而去除黑色氧化皮膜是要使螺絲露出真實(shí)表面也就是本色，在這個(gè)過(guò)程中要經(jīng)過(guò)酸洗,也就是利用酸性溶液去除氧化皮膜。但象12.9級(jí)這樣由SCM435合金鋼材質(zhì)的螺栓在酸洗過(guò)程中會(huì)產(chǎn)生吸收氫，氫是螺絲當(dāng)中的有害元素，會(huì)導(dǎo)致螺絲出現(xiàn)氫脆，也就是容易脆斷，所以在電鍍后必須有一個(gè)除氫的過(guò)程。而除氫則是在一定溫度（200°C左右）恒溫加熱4小時(shí)左右或采取其它處理方法以便驅(qū)除螺絲內(nèi)部吸收的氫元素，以達(dá)到除氫的最好效果。
原則上我們不建議12.9級(jí)高強(qiáng)度螺絲進(jìn)行電鍍處理，因?yàn)槎嗌贂?huì)影響螺絲的強(qiáng)度性能，如果必須要進(jìn)行電鍍，請(qǐng)與我司技術(shù)人員溝通，以便給出最合適的解決方案。
達(dá)克羅表面處理
另外我們還可以提供達(dá)克羅表面處理，這是一種新型的表面處理技術(shù)，與傳統(tǒng)的電鍍工藝相比，達(dá)克羅是一種“綠色電鍍”。其優(yōu)勢(shì)有以下幾點(diǎn)：
1.超強(qiáng)的耐蝕性能：達(dá)克羅膜層的厚度僅為4-8μm，但其防銹效果卻是傳統(tǒng)電鍍鋅、熱鍍鋅或涂料涂覆法的7-10倍以上。采用達(dá)克羅工藝處理的標(biāo)準(zhǔn)件、管接件經(jīng)耐鹽霧試驗(yàn)1200h以上未出現(xiàn)紅銹。
2.無(wú)氫脆性：達(dá)克羅的處理工藝決定了達(dá)克羅沒(méi)有氫脆現(xiàn)象，所以達(dá)克羅非常適合受力件的涂覆。
3.高耐熱性：達(dá)克羅可以耐高溫腐蝕，耐熱溫度可達(dá)300℃以上。而傳統(tǒng)的鍍鋅工藝，溫度達(dá)到100℃時(shí)就已經(jīng)起皮報(bào)廢了。
4.結(jié)合力及再涂性能好：達(dá)克羅涂層與金屬基體有良好的結(jié)合力，而且與其他附加涂層有強(qiáng)烈的粘著性，處理后的零件易于噴涂著色，與有機(jī)涂層的結(jié)合力甚至超過(guò)了磷化膜。
5.良好的滲透性：由于靜電屏蔽效應(yīng)，工件的深孔、狹縫，管件的內(nèi)壁等部位難以電鍍上鋅，因此工件的上述部位無(wú)法采用電鍍的方法進(jìn)行保護(hù)。達(dá)克羅則可以進(jìn)入工件的這些部位形成達(dá)克羅涂層。
6.無(wú)污染和公害：達(dá)克羅在生產(chǎn)加工及工件涂覆的整個(gè)過(guò)程中，不會(huì)產(chǎn)生對(duì)環(huán)境有污染的廢水廢氣，不用三廢治理，降低了處理成本。
|

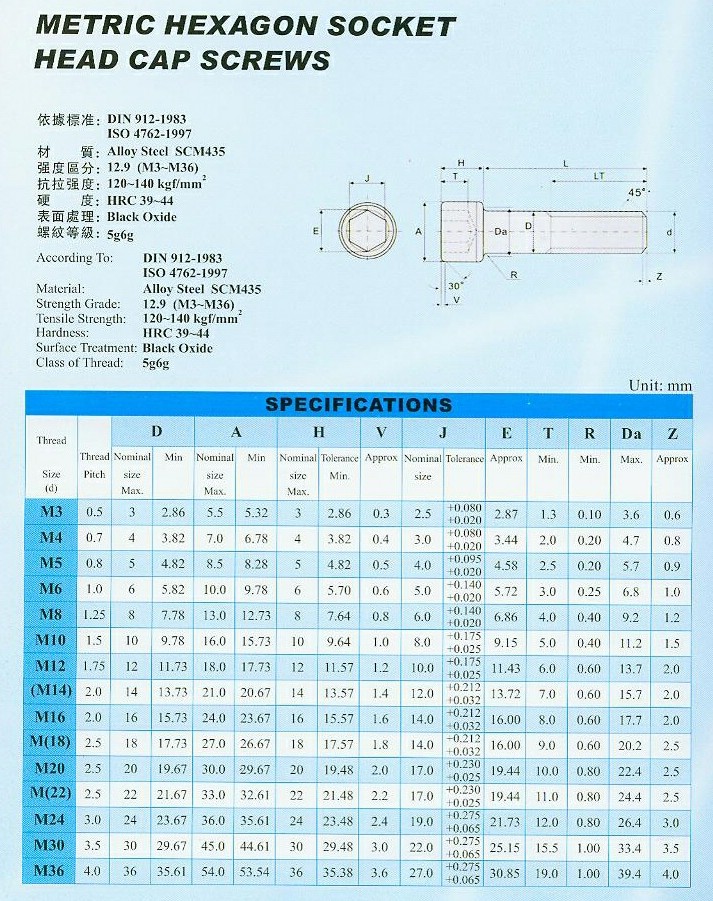

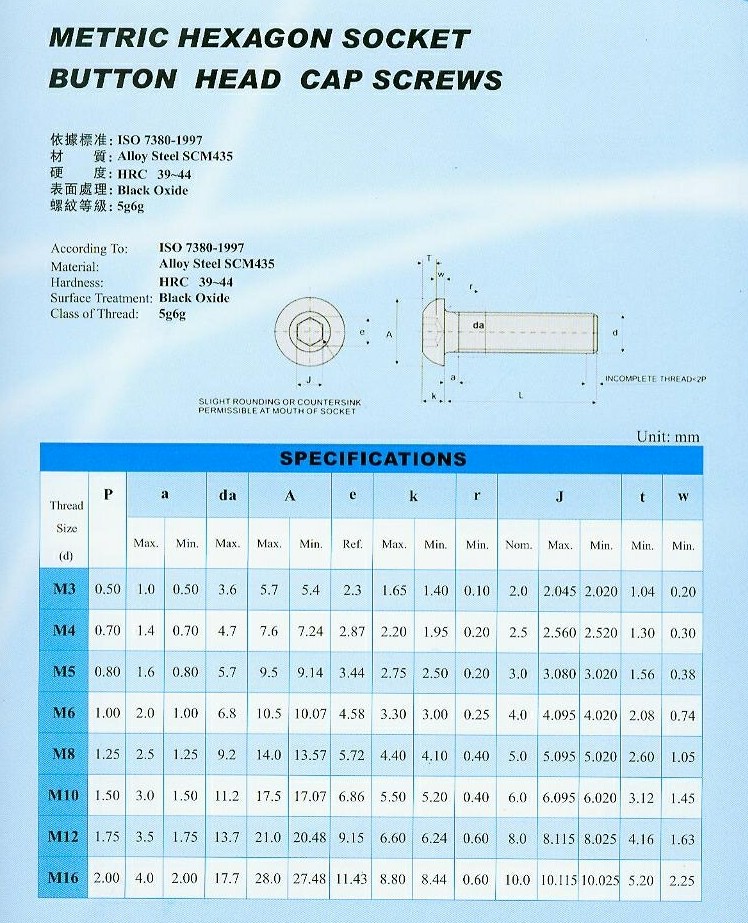

高強(qiáng)度圓柱頭12.9級(jí)內(nèi)六角螺絲 DIN912/ GB70/ ISO4762/ ANSI
B18.3/ JISB1176
高強(qiáng)度12.9級(jí)平端緊定內(nèi)六角螺絲 DIN913/ GB77/ ISO4026
高強(qiáng)度12.9級(jí)內(nèi)六角凹端緊定螺釘 DIN916/ GB80/ ISO4029
12.9級(jí)高強(qiáng)度內(nèi)六角薄頭螺絲 DIN7984

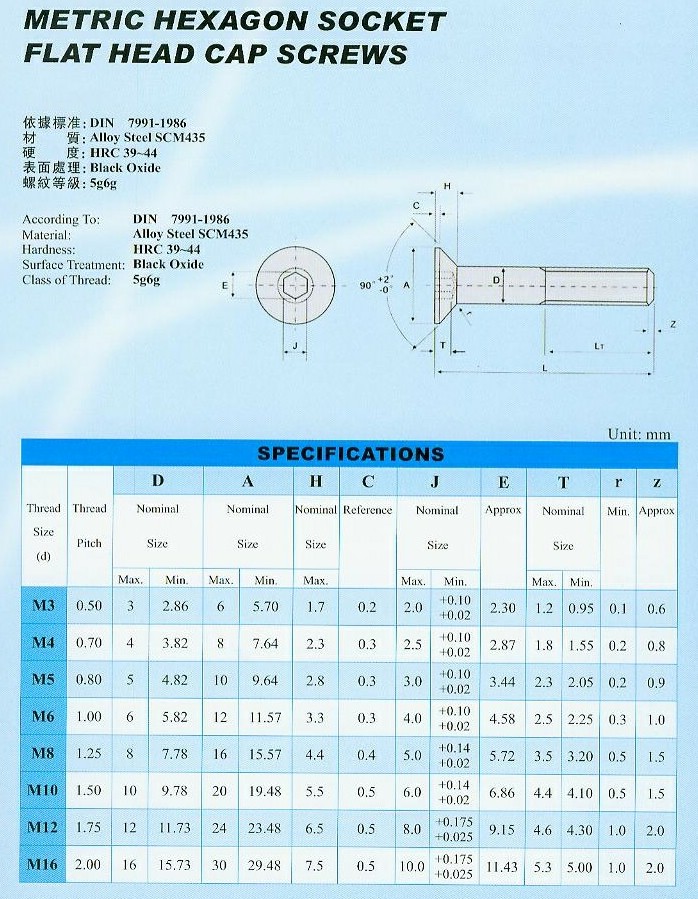

高強(qiáng)度沉頭12.9級(jí)內(nèi)六角螺絲 DIN7991/ ANSI B18.3
六角頭全牙12.9級(jí)高強(qiáng)度螺絲 DIN933/ GB5783/ ISO4017/ ANSI
B18.2.1/ JISB1180
高強(qiáng)度六角頭半牙螺絲 DIN931/ GB5782/
ISO4014/ ANSI B18.2.1/ JISB1180
高強(qiáng)度六角螺母，粗牙/細(xì)牙和惠氏螺紋 DIN934/ GB6170(1)/
ISO4032 (8673)/ ANSI B18.2.2
12.9級(jí)高強(qiáng)度內(nèi)六角圓柱頭半牙螺絲 DIN912/ GB70/ ISO4762/ ANSI
B18.3/ JISB1176
